Projekt Pavillon & Terrasse 4,00 × 5,00 m Lärche & Massivbeton
Fundament- & Terrassenbau 4 × 5 m

Massivfundament & Lärche-Terrassendeck für Pavillon

Vollständige Baudokumentation zur Erstellung der 30 cm Massivbetonplatte mit Ringentwässerung zur Zisterne und der anschließenden Verlegung des Lärche-Holzdecks (34 Stück 4,00 m Dielen quer verlegt) für den bioklimatischen 2-Tonnen-Lamellenpavillon.

Lärche-Dielen Verlegeplan PDF-Kostentabelle herunterladen Fundament & Drainage
4.00 × 5.00 m 20,0 m² Terrassenfläche
34 Stück Lärche Dielen (4 m quer)
30 cm Massivbeton (C25/30)
> 2.000 kg Schneelast-Sicherheit

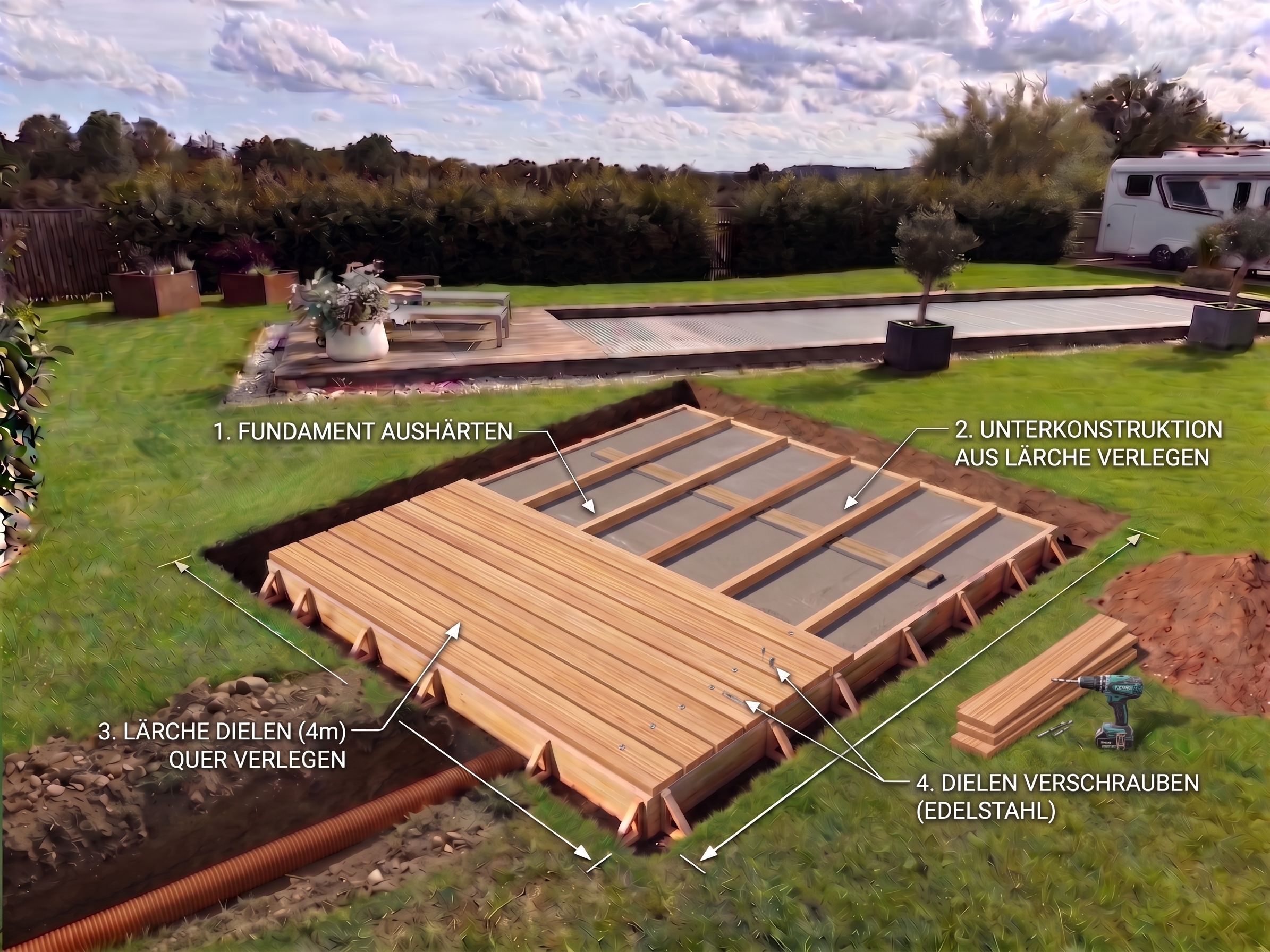

Lärche Dielen Verlegung auf 30cm Fundament
Schritt-für-Schritt Aufbau

Lärche-Terrassendielen (34 Stück quer verlegt)

Auf der ausgehärteten 30 cm Betonplatte wird eine langlebige Lärche-Unterkonstruktion montiert und mit 34 Stück 4-Meter-Dielen quer verschraubt.

Bauanleitung Lärche Dielen 34 Stück

1. Fundament aushärten lassen

  • Betonplatte (30 cm C25/30) vollflächig 28 Tage aushärten lassen.
  • Glatte Oberfläche mit 1,5–2 % Gefälle sorgt für sauberen Wasserabfluss unter dem Holzdeck.

2. Lärche-Unterkonstruktion

  • Konstruktionshölzer aus Lärche (z.B. 45 × 70 mm) in Längsrichtung verlegen.
  • Achsabstand ca. 45–50 cm für maximale Biegesteifigkeit und Durchlüftung.
  • Gummigranulat-Pads (Isopads) unterlegen zur Vermeidung von Staunässe.

3. 34 Stück Lärche-Dielen (4 m)

  • Exakte Stückzahl: 34 Stück Dielen à 4,00 m Länge (140 mm Breite + 7 mm Fuge = 5,00 m Gesamtlänge).
  • Quer zur Pavillon-Längsseite verlegen für beste Optik und sauberen Wasserablauf.

4. Edelstahlverschraubung (A2/C2)

  • Pro Kreuzungspunkt 2 Edelstahlschrauben (5 × 60 mm) mit Bohrspitze setzen.
  • Sauber vorbohren und ansenken für ein splitterfreies und barfußtaugliches Deck.
Fundamentaufbau

30 cm Massivbetonplatte & Zisternen-Drainage

Aufbau der 30 cm Schalung, doppelten Stahlmatten-Bewehrung und des Drainagesystems mit Anschlussleitung direkt zur Zisterne.

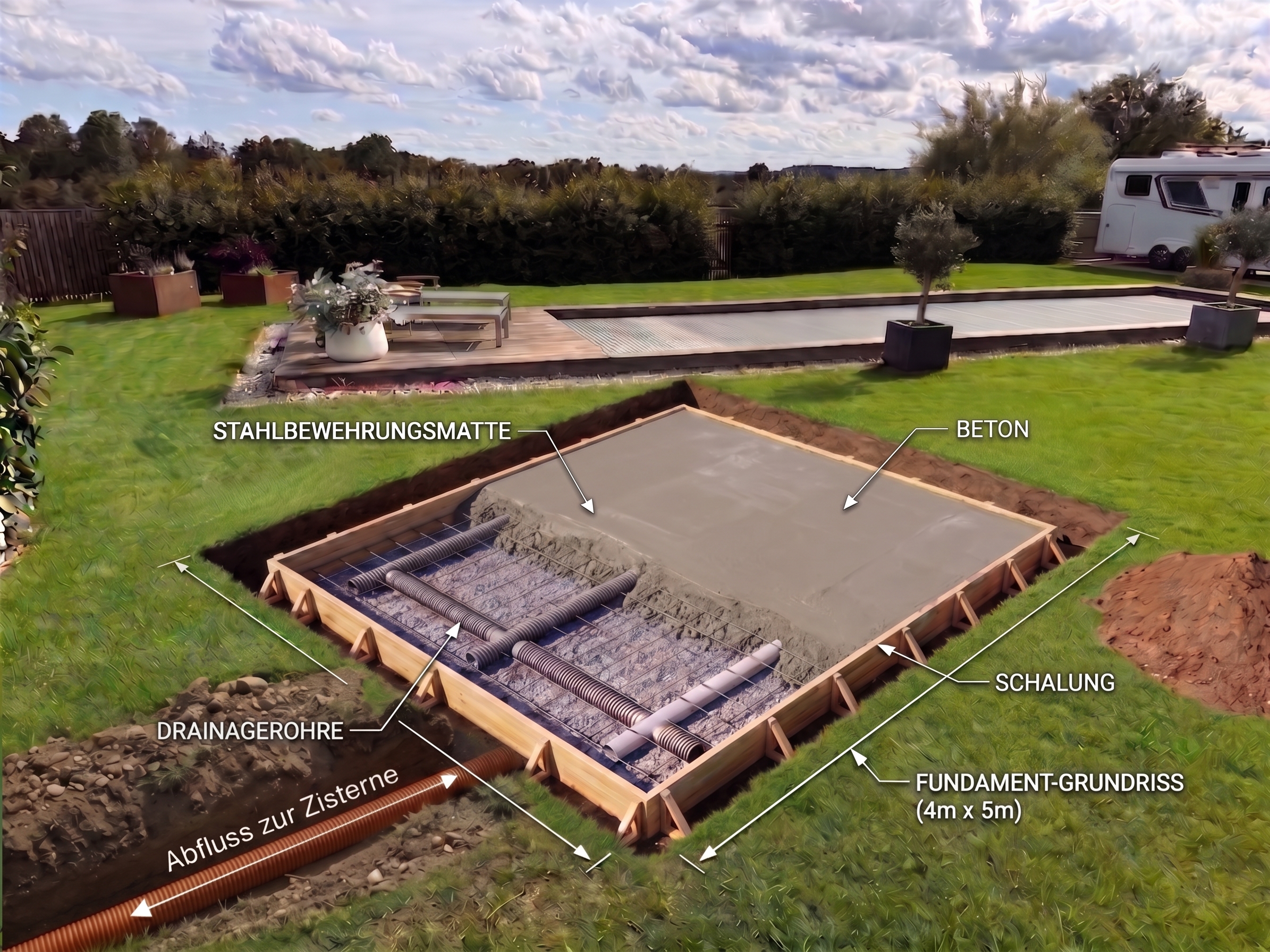

Fundament Schalung Bewehrung und Drainage zur Zisterne

Erdaushub mit Arbeitsraum

  • Aushubmaße: 4,40 m × 5,40 m (20 cm umlaufender Arbeitsraum für Schalungsbau).
  • Aushubtiefe: 50–55 cm (30 cm Beton + 20 cm verdichtetes Schotterbett 0/32).

Doppelte Mattenbewehrung

  • Untere Lage Q188A auf 3 cm Beton-Abstandshaltern.
  • Obere Lage Q188A auf Schlangenabstandshaltern (mind. 3 cm Betonüberdeckung oben).

Entwässerung zur Zisterne

  • Drainagerohre (DN100) im Randbereich leiten Sicker- und Regenwasser ab.
  • Geschlossenes KG-Rohr (DN110) führt das gesammelte Wasser direkt in die Zisterne.
Statik & Schneelast

Tragfähigkeitsnachweis für 2.000 kg Schneelast

Statische Auslegung der 30 cm Massivbetonplatte für das Pavillongewicht inklusive maximaler winterlicher Schneelast nach DIN EN 1991.

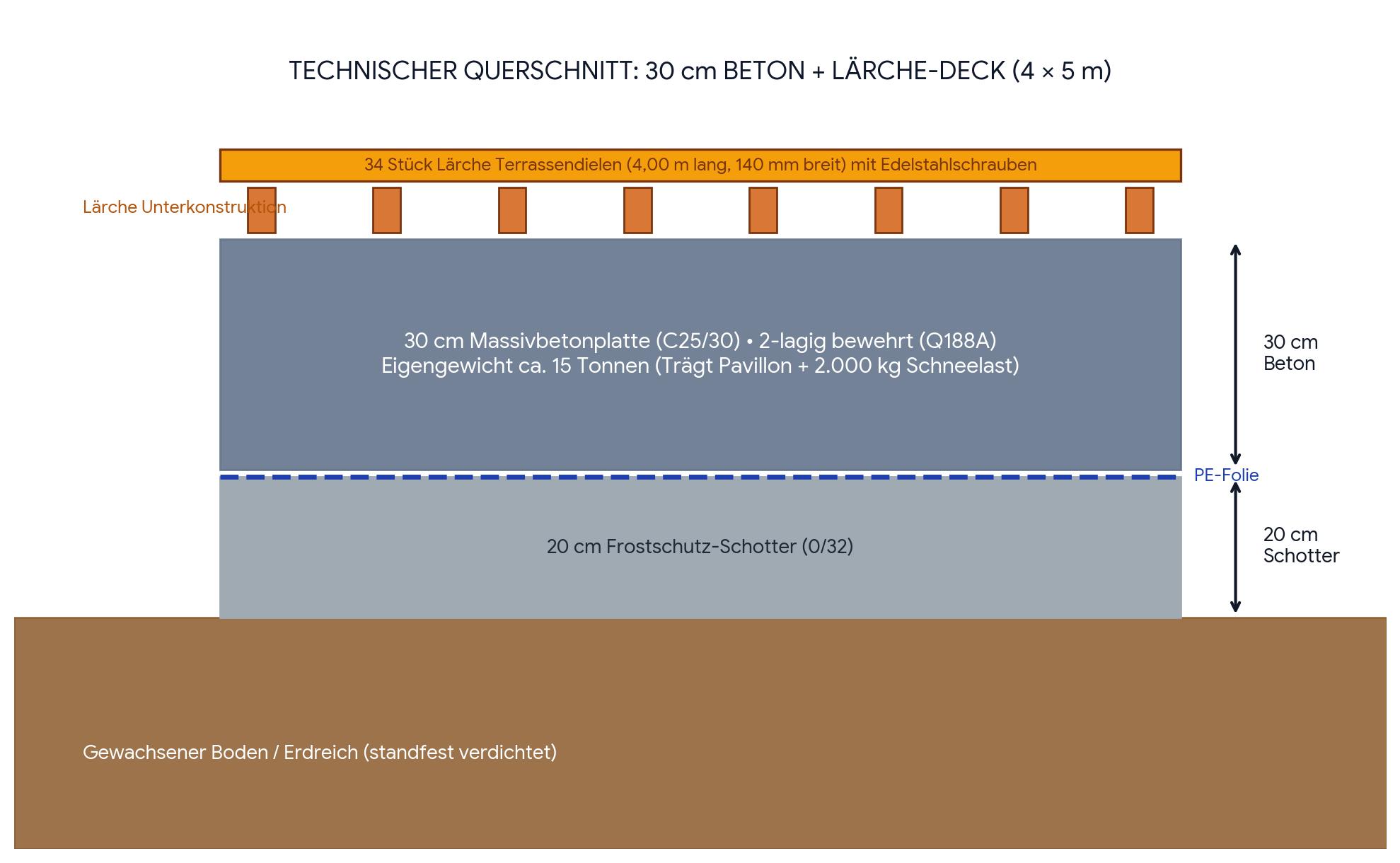

Technischer Querschnitt Statik
Lastkomponente Dimensionierung Flächenlast / Gesamtwert Sicherheitsbewertung
Eigengewicht Betonplatte (30 cm) 20,0 m² × 0,30 m = 6,0 m³ Beton C25/30 7,5 kN/m² (ca. 15.000 kg) Enorme Eigenmasse gegen Windsog
Pavillon + max. Schneelast Alu-Lamellenpavillon 4x5m + Schnee 1,0 kN/m² (ca. 2.000 kg / 20 kN) Statisch vollkommen sicher
Lärche Terrassendeck 34 Stück Dielen + Unterkonstruktion ca. 0,25 kN/m² (ca. 500 kg) Gleichmäßige Lastverteilung
Bewehrung 2 Lagen Q188A / Q257A (oben & unten) 45 m² Baustahlmatten Vollkommener Riss- und Biegeschutz
Kalkulation & Richtpreise

Preisübersicht: Beton & Kies (Rutschenentladung)

Aufschlüsselung der Material-, Fracht- und Zubehörkosten für das 4,00 × 5,00 m Massivfundament (30 cm Beton C25/30 + 20 cm Schotterbett 0/32). Entladung direkt über Mischer-Rutsche (ohne Pumpe).

Pos. Gegenstand / Leistung Menge & Spezifikation Richtwert (brutto) Angebot 1 (Lieferant / Preis) Angebot 2 (Lieferant / Preis)
1 Transportbeton
Güte C25/30, Konsistenz F3/F4		 ca. 6,0 m³ (30 cm Sohlplatte) 930 – 1.150 €
ca. 155–190 €/m³		 [Freifeld für Angebot] [Freifeld für Angebot]
2 Fahrmischer-Anfahrt & Entladung
Fracht & Entladung über Rutsche (ohne Pumpe)		 1 Tour (4-Achs-Mischer) 180 – 300 €
pauschal		 [Freifeld für Angebot] [Freifeld für Angebot]
3 Frostschutz-Schotter / Kies
Körnung 0/32 (lagenweise verdichtbar)		 ca. 8,0 Tonnen (20 cm Schotterbett) 170 – 270 €
ca. 21–34 €/t		 [Freifeld für Angebot] [Freifeld für Angebot]
4 Schotter-Anlieferung
Kipper-Anfahrt Baustelle		 1 Fuhre (3-Achs-Kipper) 70 – 120 €
pauschal		 [Freifeld für Angebot] [Freifeld für Angebot]
∑ ZWISCHENSUMME BETON & KIES Reine Material- & Frachtkosten 1.350 – 1.840 € — —
5 Baustahlmatten (Bewehrung)
2 Lagen Q188A inkl. Abstandshalter		 ca. 45 m² (oben & unten) 350 – 450 €
optional		 [Freifeld für Angebot] [Freifeld für Angebot]
6 PE-Baufolie & Zubehör
Trennlage unter Betonplatte		 ca. 30 m² Rolle 30 – 50 € [Freifeld für Angebot] [Freifeld für Angebot]
7 Drainagerohr & KG-Anschluss
DN100 / DN110 zur Zisterne		 ca. 15 m + Formteile 60 – 100 € [Freifeld für Angebot] [Freifeld für Angebot]
TOTAL GESAMTBETRAG FUNDAMENTBAU (brutto) Inkl. 19% MwSt. & aller Nebenpositionen 1.790 – 2.440 € — —

Druckfertige Vorlage

Laden Sie die 1-seitige DIN-A4-Vorlage herunter, um die Angebote vor Ort oder direkt beim Telefonat mit dem Beton-/Kieswerk einzutragen.

PDF-Tabelle öffnen (DIN A4) →

Wichtige Bestellhinweise

  • Zufahrt: 32-t-Fahrmischer benötigt befahrbare, tragfähige Zufahrt.
  • Rutschenlänge: Reicht ca. 2,5–3,5 m weit (Verlängerungsrutsche anmelden).
  • Entladezeit: 30–45 Min. frei, danach Standgeld berechnet.
  • Konsistenz: F3/F4 bestellen für optimale Fließ- und Verdichtbarkeit.
Bedarfsrechner

Vollständige Material- & Werkzeugliste

Alle benötigten Komponenten für Erdaushub, Betonierung, Drainage und Lärche-Holzdeck im Überblick.

Gewerk / Material Menge & Spezifikation Einsatzzweck
Lärche Terrassendielen 34 Stück à 4,00 m Länge (140 mm Breite, 27 mm Stärke) Deckbelag (quer verlegt auf 5,00 m Gesamtlänge)
Lärche Unterkonstruktion 8 bis 10 Riegel à 5,00 m (z.B. 45 × 70 mm) Tragbalken auf der Betonplatte (Längsrichtung)
Edelstahl-Terrassenschrauben ca. 600 Stück (5 × 60 mm, Edelstahl A2 / C2 mit Bohrspitze) Rissfreie Verschraubung der Dielen
Transportbeton C25/30 6,0 m³ (Konsistenz F3/F4) 30 cm monolithische Fundamentplatte (4 × 5 m)
Frostschutz-Schotter (0/32) ca. 8 Tonnen (ca. 4,5–5,0 m³) 20 cm verdichtetes Schotterbett
Baustahlmatten ca. 45 m² (2 Lagen Q188A oder Q257A) Doppellagige Bewehrung oben und unten
Drainagerohr & KG-Rohr Drainrohr DN100 + KG-Rohr DN110 Sickerwasserableitung direkt zur Zisterne
Schwerlastanker M12 × 120 mm Edelstahlanker passend für Pavillonpfosten Verankerung der Pavillonfüße im Massivbeton
Formulare & Vorlagen

Dokumenten- & PDF-Download

Laden Sie die druckfertige A4-Kostentabelle für Beton und Schotter/Kies herunter, um Angebote regionaler Lieferanten direkt zu vergleichen und einzutragen.

Kostenübersicht & Preisvergleich (PDF)
1 Seite DIN A4 • Transportbeton C25/30, Kies & Fracht • Ausfüllbare Preistabelle für 2 Angebote
